Ремонт термовязкостной муфты на 111 движке.

Описание ремонта  термовязкостной муфты на w202  М111.

1.Снимаем металлические защелки на кожухе вентилятора



2. Отводим его в сторону двигателя и откручиваем шестигранником на 6 три болта, крепящие крыльчатке вентилятора к муфте и вынимаем ее.


3. Поворачиваем кожух на 180 град. Вокруг оси вращения вентилятора. Иначе его нельзя вынуть для обеспечения доступа к самой муфте.

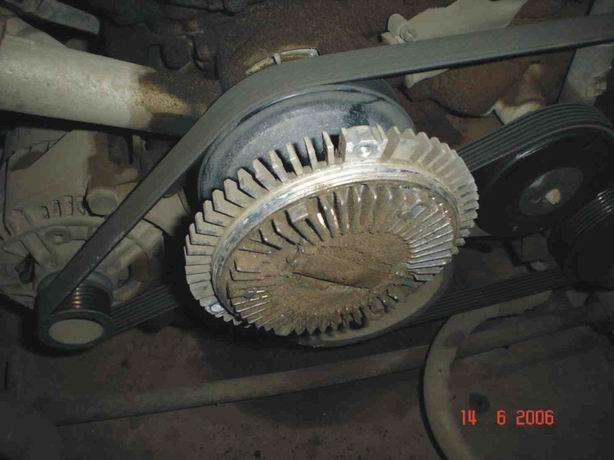

4. Перед нами муфта во всей своей красе. Муфта откручивается ключом на 36, причем нужно иметь ввиду, что толщина губок ключа не должна превышать 10 мм, иначе он не влезет. Это первый нюанс.

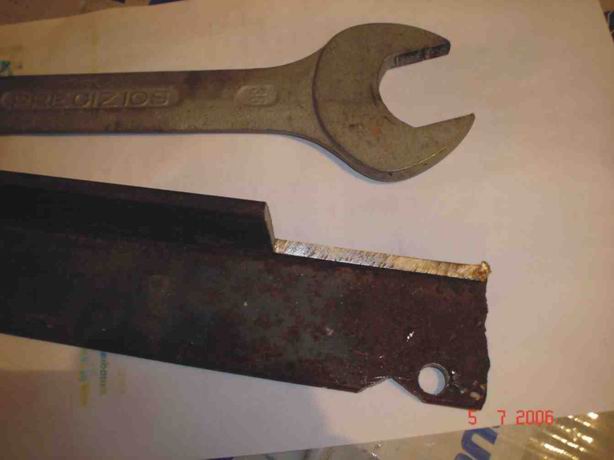

5. Для того чтоб застопорить муфту от вращения и сдвинуть накидную гайку, я сделал простое приспособление из того, что попалось под руку (уголок на 50  ).


Просверливается отверстие диаметром 10 мм и накидывается на головку болта, который крепит шкив ременной передачи вращения к муфте. Их там 4. На один накидывается, а во второй упирается, и гайка без проблем сходит с места. Муфта у нас в руках!

6. Отмываем ее от грязи, смотрим на конструктивную целостность и расклепываем в местах крепления биметаллической пластины. Второй нюанс – расклепывать нужно только с одной стороны. Этого достаточно, чтоб ее вынуть.

7. Вынимаем штырек вместе с уплотнительным кольцом и осматриваем кольцо. Если оно повреждено, что маловероятно или задубело, что тоже маловероятно на оригинальной муфте, то придется искать замену. В моем случае оно было вполне в рабочем состоянии.

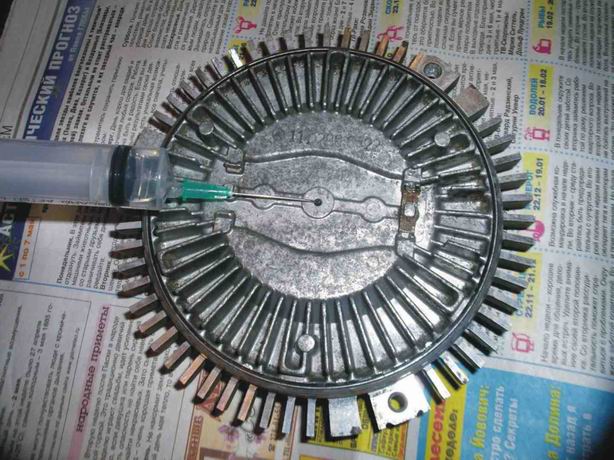

8. С помощью шприца заливаем силиконовую смазку ПМС-100.



Третий нюанс, позволяющий залить жидкость без проблем и лишних ее потерь. Отверстие в диаметре меньше 2-х мм и вязкая жидкость с трудом туда вливается. Для облегчения и ускорения процесса заполнения я просто нагревал муфту на газовой горелке где-то градусов до 50 – 60. Воздух, что был в муфте расширялся, а по мере ее остывания нужно просто заполнять отверстие жидкостью. Для ускорения этого процесса очень кстати подойдет вентилятор. Для вливания 2-х флаконов жидкости мне было достаточно нагреть и охладить ее 4 раза.

9.Заклепываем биметаллическую пластину и собираем все в обратной последовательности. И будет нам счастье.

PS. Убедится в работоспособности муфты, не поставив ее на двигатель, не представляю как это можно. Поэтому я до того как завальцевать биметаллическую пластину установил муфту на двигатель без нее. Предварительно конечно закрепил штырек и уплотнительное кольцо скотчем, чтоб не потерять. Поставил крыльчатку и завел двигатель. Дав проработать ему с минуту, попробовал остановить крыльчатку, не получилось. Заклепал пластину и собрал окончательно. Завел и попробовал снова остановить крыльчатку. Останавливается и даже просто рукой. Остается только проверить на момент срабатывания.
